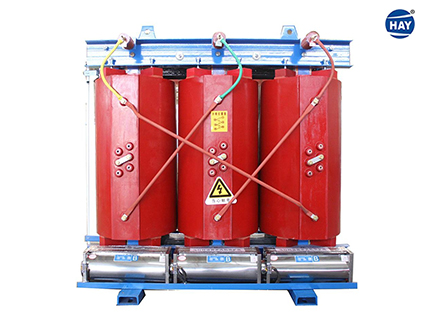

SCB12环氧树脂浇注干式变压器

产品概述

       SCB12型环氧树脂浇注三相干式变压器具有机械强度高、散热性能好、过负载能力强、局放小、损耗低、噪声低、免维护、安装简便、防潮性能好等优点，可代替油浸式变压器直接安装在负荷中心，强迫风冷条件下可以120% 额定负载运行，停运后也可不经预干燥即可投入运行。SCB12型干式变压器材料优质，配方科学，耐热等级有F级及H级，可配备完善的温度检测和保护系统，为干式变压器的安全运行提供可靠保障。同时根据使用环境的不同，可配置不同防护等级的外壳。SCB12型干式变压器适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

产品特点

      1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
      2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
      3、铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
      4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
      5、变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
      6、配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

结构特点

      铁芯：铁芯选用优质晶粒取向冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。
      温控系统和风冷系统：采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。
      保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

执行标准

      1、GB1094.11—2007干式电力变压器
      2、GB/T10228-2008干式电力变压器技术参数和要求
      3、GB/T17211—1998干式电力变压器负载导则
      4、GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
      5、JB/T10008-2004 6~500KV级变压器声级
      6、JB/T56009-1998干式电力变压器产品质量分等
